微觀角度全面剖析SEP及SEPS！解析結(jié)構(gòu)如何決定性質(zhì)和應(yīng)用！
2018-04-11
一、SEP、SEPS組成及結(jié)構(gòu)
SEPS的英文全稱是Styrene-ethylene/propylene-styrene block copolymer即苯乙烯-乙烯/丙烯-苯乙烯嵌段共聚物，是由苯乙烯-異戊二烯聚合物經(jīng)選擇加氫而得的產(chǎn)品，選擇加氫是指將聚合物中的共軛二烯烴嵌段或鏈節(jié)中的雙鍵進(jìn)行飽和，而苯乙烯鏈節(jié)的芳環(huán)不加氫，簡(jiǎn)稱為S結(jié)構(gòu)。異戊二烯嵌段或鏈節(jié)的雙鍵被飽和后形成乙烯-丙烯交替結(jié)構(gòu)，簡(jiǎn)稱為EP結(jié)構(gòu)。因此通常將氫化苯乙烯-異戊二烯聚合物叫做SEPS。
![]()

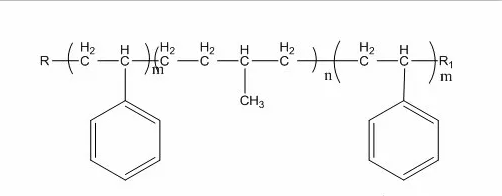

圖1：SEPS化學(xué)結(jié)構(gòu)式，其中m=50～400
n=50～5000
SEPS是嵌段結(jié)構(gòu)，而如果全二嵌段結(jié)構(gòu)的話，就是Styrene-ethylene/propylene苯乙烯-乙烯/丙烯嵌段共聚物，也就是我們常說的SEP。二嵌段性質(zhì)和三嵌段完全不一樣，所以應(yīng)用也不一樣，二嵌段并沒有彈性和強(qiáng)度，一般改善液體粘度做油膏使用。
![]()

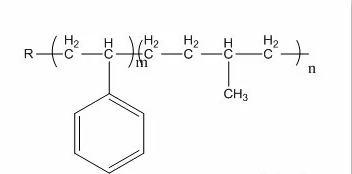

圖2：SEP化學(xué)結(jié)構(gòu)式，其中m=50～400 n=100～200 二、SEP、SEPS性質(zhì)及應(yīng)用 SEP/SEPS是以苯乙烯為塑料段，分散于聚乙烯-丙烯橡膠段中的兩相微觀不相容分離體系。在加工前，聚苯乙烯嵌段聚集成硬區(qū)。在加工過程中受加熱和剪切力的作用，聚苯乙烯嵌段開始變軟并且可以流動(dòng)。當(dāng)冷卻下來時(shí)，聚苯乙烯嵌段重排并且變硬。鎖定橡膠網(wǎng)狀結(jié)構(gòu)。這種物理現(xiàn)象提供了SEPS 的高拉伸強(qiáng)度和彈性。 如果以兩嵌段的苯乙烯—異戊二烯聚合物（SI）經(jīng)現(xiàn)在加氫則得到SEP，SEP的分散相依然是聚苯乙烯，但是分子鏈的首端或末端無(wú)聚苯乙烯硬段微區(qū)，因此在聚合物流動(dòng)或拉伸的過程中可以將其橡膠軟段較為容易的拉出來，賦予了聚合物一些特殊的應(yīng)用性能。
![]()
氫化的聚異戊二烯產(chǎn)品不像氫化的聚丁二烯那樣，它有較短的甲基單元系列，因此不會(huì)結(jié)晶。EP橡膠段中沒有結(jié)晶，所以SEPS比部分結(jié)晶的SEBS更柔軟，SEPS的彈性和滯后行為都比相對(duì)應(yīng)的SEBS更好；當(dāng)用油作為橡膠段的增塑劑時(shí)，以SEPS為基礎(chǔ)膠的熱塑性彈性體的柔韌性得到進(jìn)一步加強(qiáng)。氫化聚異戊二烯聚合物固有的特性應(yīng)該能使以SEPS為基礎(chǔ)的苯乙烯熱塑性彈性體具有這種超強(qiáng)的柔韌性和高彈性。
SEPS的英文全稱是Styrene-ethylene/propylene-styrene block copolymer即苯乙烯-乙烯/丙烯-苯乙烯嵌段共聚物，是由苯乙烯-異戊二烯聚合物經(jīng)選擇加氫而得的產(chǎn)品，選擇加氫是指將聚合物中的共軛二烯烴嵌段或鏈節(jié)中的雙鍵進(jìn)行飽和，而苯乙烯鏈節(jié)的芳環(huán)不加氫，簡(jiǎn)稱為S結(jié)構(gòu)。異戊二烯嵌段或鏈節(jié)的雙鍵被飽和后形成乙烯-丙烯交替結(jié)構(gòu)，簡(jiǎn)稱為EP結(jié)構(gòu)。因此通常將氫化苯乙烯-異戊二烯聚合物叫做SEPS。
圖2：SEP化學(xué)結(jié)構(gòu)式，其中m=50～400 n=100～200 二、SEP、SEPS性質(zhì)及應(yīng)用 SEP/SEPS是以苯乙烯為塑料段，分散于聚乙烯-丙烯橡膠段中的兩相微觀不相容分離體系。在加工前，聚苯乙烯嵌段聚集成硬區(qū)。在加工過程中受加熱和剪切力的作用，聚苯乙烯嵌段開始變軟并且可以流動(dòng)。當(dāng)冷卻下來時(shí)，聚苯乙烯嵌段重排并且變硬。鎖定橡膠網(wǎng)狀結(jié)構(gòu)。這種物理現(xiàn)象提供了SEPS 的高拉伸強(qiáng)度和彈性。 如果以兩嵌段的苯乙烯—異戊二烯聚合物（SI）經(jīng)現(xiàn)在加氫則得到SEP，SEP的分散相依然是聚苯乙烯，但是分子鏈的首端或末端無(wú)聚苯乙烯硬段微區(qū)，因此在聚合物流動(dòng)或拉伸的過程中可以將其橡膠軟段較為容易的拉出來，賦予了聚合物一些特殊的應(yīng)用性能。
